【干货】四川抗震支架招标这些你都了解了吗?

作者:admin     发布日期: 2022-09-19     二维码分享

抗震支架是限制附属机电工程设施产生位移,控制设施振动,并将荷载传递至承载结构上的各类组件或装置。


哪些系统要做抗震支架


依据GB50981-2014《建筑机电工程抗震设计规范》的要求,下列管线系统需要进行抗震设计:


悬吊管道中重力>1.8kN的设备


DN65以上的生活给水、消防管道系统


矩形截面面积≥0.38m2和圆形直径≥0.7m的风管系统


内径≥25mm的燃气管道


防排烟风道、事故通风风道及相关设备应采用抗震支吊架


内径≥60mm的电气配管及重力≥150N/m的电缆梯架、电缆槽盒、母线槽


03


抗震支架本身材质有哪些?区别在哪?


钢材材质:一般采用的是Q235B(大的钢材厂材质好,无锡是全国.大的钢材集中地),锌层有冷镀锌(电镀)和热浸镀锌及达克罗,电镀锌镀锌层厚度比较薄外观漂亮,热镀锌镀锌层厚度比较厚点,达克罗.好费用比较高,目前支架较多采用的是热浸镀锌及电镀锌(镀锌层厚度一般在55~80μm),配件配件采用电镀。其中C型钢厚度需超2mm,配件需达5mm(鼎梁产品都是超国标可对比)


抗震支架的安装方式

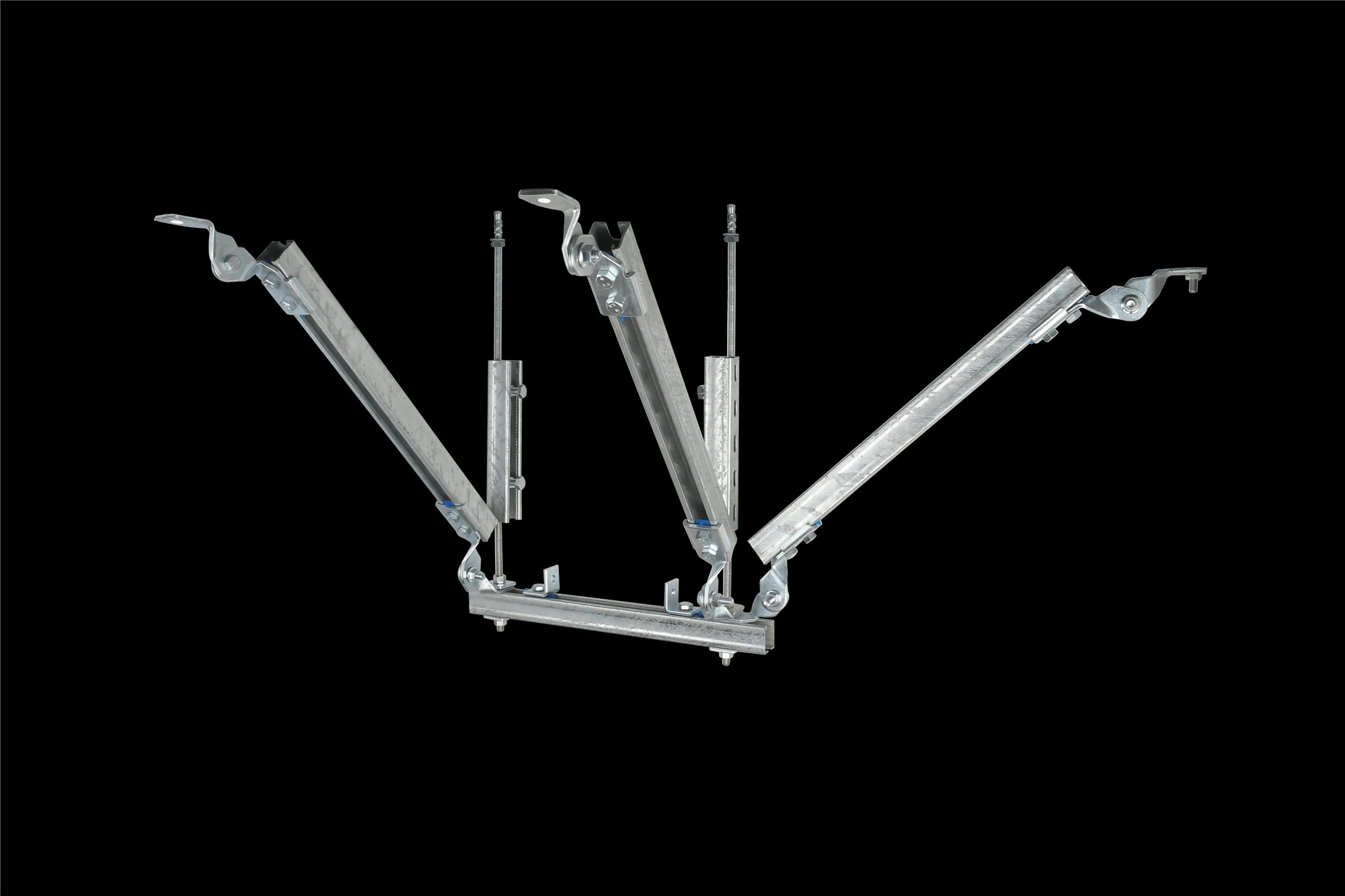

抗震支吊架系统由C型成品槽钢、专用抗震连接件、管卡、裂缝混凝土用后扩底锚栓组成,抗震连接件与槽钢通过机械连接可以随意调节抗震支吊架的尺寸、高度。抗震支吊架现场应做到不焊接,并由锚栓与原有混凝土结构可靠连接,钢结构采用预制孔螺栓或者梁夹抓扣式固定。


抗震支架如何同现场深化配合及优化




正常现场施工单位各做各的,后期标高、管线走向无法控制,所以必须要进行前期的抗震支架深化和优化,特别是对于综合管线处,应该采用综合抗震支架。安装前必须厂家根据现场管道做二次深化设计。


现场如何配合,抗震支架深化什么时候进场?目前很多标段放在了机电总包内,或者专业..的标段内,需要机电总包进场统一排布综合管线,并考虑抗震支架的深化,厂家需全程配合设计指导。

如何检查设计计算的正确性?如何查处计算的猫腻?


上面提到目前抗震支架一般由厂家深化,可能深化中存在猫腻,对其有利,或多设计或少设计,对于不是很专业的你,那如何判断其基本的合理性呢?


一般我们在招标的时候需要抗震支架厂家有自己版权的专业抗震支架计算软件,软件需要通过第三方权威机构..,..计算的合理性,正确性,抗震支架配件的荷载值均要求有第三方检测报告等。

那么以上就是本期小编为大家总结的有关于四川抗震支架的相关信息,如果对于以上内容还有疑问的话欢迎来电咨询我司!
